陜西超聲波探傷儀的具體分類整理如下:
一、以聲源的能動性來分(廣義的分類)
1.能動聲源探傷儀(聲發射) 在外力的作用下,被測物體內部的缺陷,能動地發射聲波(稱聲發射),根據聲發射的有無和聲反射的頻譜以及誘發聲波的外部條件,來判斷缺陷的有無及其嚴重程度。
聲發射的頻譜從低聲頻(幾赫)到超聲頻(幾十兆赫)。聲發射是六十年代發展起來的一門新技術,可用于動態檢驗。如核反應堆、承壓容器、復合材料等。

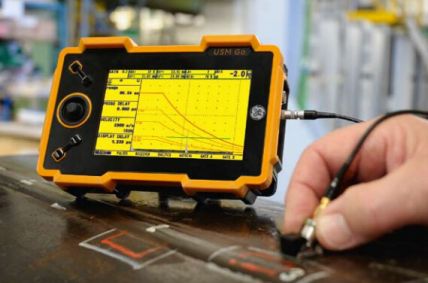

2.被動聲源探傷儀 探傷儀本身發射超聲波,被測物體中的缺陷被動地將超聲波反射回來,以反射波的有無及反射波的強度,來判斷缺陷的有無及其嚴重程度,如圖一所示。
被動生源探傷儀
被動聲源探傷儀應用最廣,可用于檢驗金屬、非金屬及人體等。
二、以聲波的連續性來分
1.脈沖波探傷儀對時間而言,它周期性的發射不連續的且頻率不變的超聲波(脈沖波)。
2.連續波探傷儀對時間而言,它發射連續的且頻率不變(或在小范圍內周期性的頻率微調)的超聲波。
3.調頻波探傷儀 對時間而言,它周期性的發射連續的頻率可變的超聲波。
三、以缺陷的顯示方式來分
缺陷的有無,主要以聲(報警器)及光(熒光屏或指示燈)的方式顯示,而以光顯示為主。
1. A型顯示探傷儀 它為幅度顯示??梢燥@示缺陷的有無及深度,并由其幅度估算缺陷的大小。
2. B型顯示探傷儀 它為圖象顯示??梢燥@示工件任一截面上缺陷的分布及缺陷的深度。
3. C型顯示探傷儀 它為圖象顯示??梢燥@示缺陷的面積,但不能顯示缺陷的深度。A型、B型、C型三種顯示的比較。
4. 超聲全息照相探傷儀 它可以顯示缺陷三度空間的立體圖象。
四、以聲波的通道來分
1.單通道探傷儀由一個(或一對)探頭單獨工作。
2.多通道探傷儀由多個(或多對)探頭交替工作,適于自動化探傷。
