光譜儀是光通信中最為常用的儀器之一，從內部結構上講，商用光譜分析儀主要有三種類型：

第一種是基于衍射光柵型光譜儀，是目前最為常見的類型；

第二種是基于邁克爾遜干涉儀的光譜分析儀，該類型的光譜儀也被稱為多波長計；

第三種是基于F-P型干涉的光譜儀。

光柵型光譜儀概述

光柵型光譜儀內部結構如圖1和圖2所示，其中衍射光柵(DiffractionGrating)起到可調諧光濾波器的作用，其原理與可見光經過三棱鏡后出現彩色光的原理近似。

由于三棱鏡的色散能力（或者講折射率隨波長的變化幅度）有限，所以在光譜儀設計中用光柵來代替，從而取得更高的分辨能力。其中光的波長與光經過光柵反射（或透射，依賴光譜儀的設計，目前以反射型光柵設計居多）后的衍射角度成正比，通過測試不同角度的光的功率，從而得到不同波長的光的光譜分布。光電探測器通過AD轉換，數字信號處理并顯示得到光譜曲線。

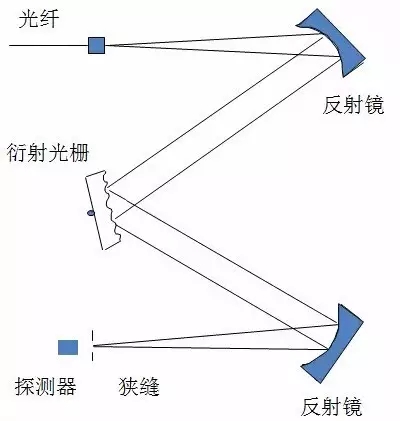

圖2 衍射光柵型光譜儀結構圖

光柵型光譜儀具有很好的功率參數，即高的動態范圍和OSNR測試能力，光柵型光譜儀已成為目前應用最為廣泛、商業最為成功的儀表。

基于邁克爾遜干涉儀的光譜分析儀（多波長計）

其核心部分是一個邁克爾遜干涉儀（Michelson Interferometer）.輸入光經過光分束器后分成兩路，一路光程固定，另外一路光程可變，這兩路光合到一起后，會形成干涉圖樣。通過快速傅立葉變換，可以將時域的干涉圖樣轉換為光譜圖形。

邁克爾遜干涉儀具有很好的波長分辨率，例如2016年2月發布的著名的引力波觀察結果，其核心測量部分LIGO是基于干涉的原理。LIGO在4KM的臂長上，可以觀察1-2個原子直徑的長度變化。

由于基于邁克爾遜干涉儀的光譜儀具有非常好的波長參數，所以也被俗稱為多波長計。波長不確定度可以到1ppm，甚至到0.2ppm，折算到1550nm激光，波長不確定度值為±0.0015nm（1ppm）或±0.0003nm (0.2ppm)。

基于F-P型干涉的光譜儀

F-P型光譜儀結構是由兩個部分透射的反射鏡精確準直，從而形成反射型腔而構成

在F-P腔干涉中相加的波長將會被透射，而相消的信號不透射。改變F-P的腔長，可以得到光譜信息。

F-P型光譜儀利用光學的方法可以獲得很高的分辨率，被廣泛用在諸如激光器線寬的分析應用中。而在波分系統測試中，則一般較少采用。

波分系統測試中波長精度的再討論

多年以來，業界對于波長計的波長測試精度深信不疑，普遍認為波長計的波長測試精度應遠高于光柵型光譜儀。然而隨著通訊系統速率的提升，這一觀點需要重新審視，慎重對待。下一期我們將討論高速通信系統中波長精確測量的問題。
